芯片
MCD2006
便携式无线系统和无线遥控与通讯系统
  • 类型
    带自校准功能的低压电力线载波通信芯片
  • 封装
  • 产品应用范围
    · 电力自动抄表系统
    · 安防系统
    · 智能家居控制
联系我们
产品描述
MCD5000 是一款高性能的带自校准功能的低压电力线载波通信芯片，内部集成了稳压电源、低噪声放大器（LNA）、滤波器、自校准单元、FSK 解调器、一个MCU 控制串行接口等电路。有三个载波工作频率可选，使用低压电力线为媒介，进行数据传输和网络控制，自动校准的特点使MCD5000 具有高带外抑制比，高信噪比，高可靠性的优势，低功耗的特点使MCD5000 适用在低压电力线载波系统。
  • 载波频率：
    80KHz、120KHz、270KHz
  • 通讯速率：
    200bps ～ 2000bps
  • 工作电压范围：
    4.5 ～ 5.5V（5.0V 典型）
  • 带外抑制：
    温度范围：
    80KHz：39dB @ 120KHz 处，带宽13KHz
    120KHz：58dB @ 80KHz 处，带宽13KHz
    270KHz：47dB @ 200KHz 处，带宽25KHz
  • 晶体频率：
    20MHz
  • 低工作电流：
    IDD < 2mA
  • 0.35μm CMOS 工艺
  • 封装形式
    TQFP48-PP
资料下载
MC393说明书
发布日期:2024.06.19
MCD5000 说明书
发布日期:2024.06.19
MCD5000 说明书
发布日期:2024.06.19
MCD5000 说明书
发布日期:2024.06.19
相关产品
MCD5000
MCD5000 是一款高性能的带自校准功能的低压电力线载波通信芯片，内部集成了稳压电源、低噪声放大器（LNA）、滤波器、自校准单元、FSK 解调器、一个MCU 控制串行接口等电路。有三个载波工作频率可选，使用低压电力线为媒介，进行数据传输和网络控制，自动校准的特点使MCD5000 具有高带外抑制比，高信噪比，高可靠性的优势，低功耗的特点使MCD5000 适用在低压电力线载波系统。
探索更多
MC393
婴儿监护器、无绳电话、对讲机、无线耳机、无线
探索更多
MC34119
移动通讯直放站、数据传输测控
探索更多
MCD2006
便携式无线系统和无线遥控与通讯系统
探索更多

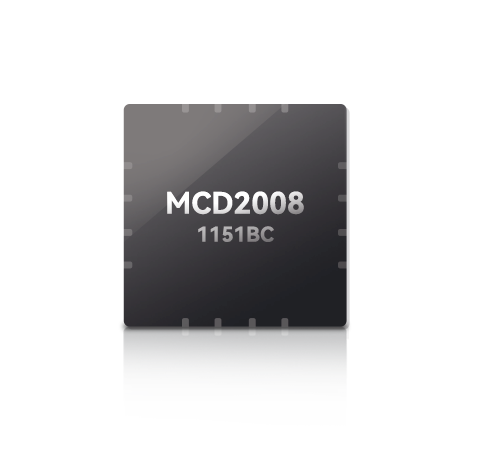

MCD2008
